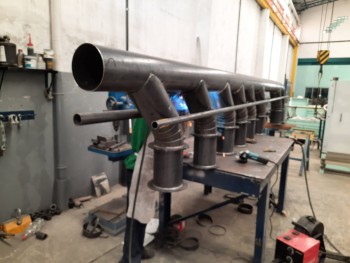

Fabricação de Tubulação em Aço Carbono

A fabricação de tubulação em aço carbono é uma atividade técnica que exige domínio dos processos de corte, chanfro, montagem e soldagem, além de conhecimento das normas que regem as especificações do material e os critérios de qualidade das juntas. Sistemas de tubulação industrial que operam sob pressão e temperatura não admitem falhas de execução — cada junta precisar ser rastreável, cada suporte posicionado corretamente e cada trecho testado antes de entrar em operação.

Realizamos fabricação de tubulação em aço carbono com soldadores qualificados, materiais rastreáveis e controle de qualidade em cada etapa, desde o recebimento dos tubos até a entrega dos isométricos fabricados prontos para montagem.

Especificações de materiais em tubulação de aço carbono

A fabricação de tubulação em aço carbono utiliza materiais padronizados por normas internacionais que definem a composição química, as propriedades mecânicas e as tolerâncias dimensionais de cada produto. As especificações mais comuns em plantas industriais brasileiras incluem:

• ASTM A106 Grau B: tubo sem costura para serviço em alta temperatura, a especificação mais utilizada em utilidades e processos industriais
• ASTM A53 Grau B: disponível com e sem costura, para aplicações gerais em pressão e temperatura moderadas
• API 5L: para tubulações de transporte de fluidos, com diferentes classes de resistência mecânica

Além dos tubos, a fabricação inclui conexões como cotovelos, tês, reduções e flanges, todos especificados conforme a pressão nominal da linha — ANSI 150, 300 ou superior — e a classe de material compatível com o tubo.

Processos de soldagem em tubulação de aço carbono

O processo de soldagem mais utilizado na fabricação de tubulação em aço carbono é a combinação de TIG na raiz e eletrodo revestido ou MIG/MAG no preenchimento e acabamento. O TIG na raiz garante penetração total e acabamento interno limpo da junta, fatores críticos para tubulações de processo onde a qualidade interna da junta é inspecionada por radiografia ou ultrassom.

O procedimento de soldagem é qualificado conforme as normas aplicáveis ao projeto — ASME IX para vasos e tubulações de pressão ou AWS D1.1 para estruturas — e os parâmetros de corrente, velocidade, temperatura de pré-aquecimento e interpasse são definidos no RQPS antes do início da produção.

Etapas da fabricação de tubulações em aço carbono

A fabricação de tubulação em aço carbono segue uma sequência técnica controlada em nossa unidade. O processo inclui:

• Recebimento e conferência dos materiais com verificação dos certificados do fabricante
• Corte dos tubos conforme as dimensões dos isométricos
• Chanfro das extremidades com ângulo e dimensões definidos pelo procedimento de soldagem
• Montagem dos conjuntos com fixação por ponteamento antes da soldagem definitiva
• Soldagem com o processo e parâmetros qualificados para cada junta
• Inspeção visual das juntas e, quando especificado, realização de ensaios não destrutivos
• Identificação e marcação dos spools conforme os isométricos de referência

Cada spool fabricado é identificado e acompanha a documentação de rastreabilidade que inclui os materiais utilizados e as juntas soldadas.

Controle de qualidade e documentação na fabricação de tubulação

O controle de qualidade na fabricação de tubulação em aço carbono começa pelo recebimento dos materiais. Os certificados do fabricante dos tubos e conexões são conferidos e arquivados para rastreabilidade. Durante a fabricação, as dimensões dos spools são verificadas em pontos intermediários para garantir conformidade com os isométricos antes da soldagem das juntas finais.

A documentação entregue ao cliente ao final da fabricação inclui os certificados dos materiais, os registros de soldagem com identificação das juntas e dos soldadores, os resultados dos ensaios realizados e o mapa de juntas por isométrico. Essa documentação é exigida em instalações sujeitas à NR-13 e em projetos com inspeção de terceiros.

Perguntas frequentes sobre fabricação de tubulação em aço carbono

Vocês fabricam spools para montagem em campo?

Sim. Fabricamos os spools conforme os isométricos do projeto e entregamos identificados e prontos para montagem em campo pela nossa equipe ou pela equipe do cliente.

Os materiais utilizados têm certificado do fabricante?

Sim. Todos os materiais entram na fabricação com certificado do fabricante, que é arquivado e disponibilizado ao cliente para compor o dossiê técnico da instalação.

Vocês também realizam a montagem em campo, além da fabricação?

Sim. Oferecemos o escopo completo: fabricação dos spools em nossa unidade e montagem em campo com soldagem das juntas finais e instalação dos suportes.

Qual norma rege a fabricação de tubulações de pressão no Brasil?

A NR-13 define os requisitos para tubulações e vasos de pressão em operação no Brasil, incluindo os critérios de qualificação de soldadores e de inspeção periódica. Para projetos com requisitos internacionais, a referência é o ASME B31.3 para tubulações de processo.

A Priore Metalurgia realiza fabricação de tubulação em aço carbono com materiais rastreáveis, soldagem qualificada e documentação técnica completa para plantas industriais em todo o Brasil. Entre em contato com nossa equipe e solicite uma proposta para o seu projeto.
